炭化ケイ素発熱体（SiC発熱体）

TYPE U
設置方法/
交換について

INSTALL設置方法について

膨張・収縮のための十分な空間確保が必要です
発熱体が断熱材に入り込まないよう注意してください
水平・垂直どちらにでも設置可能です

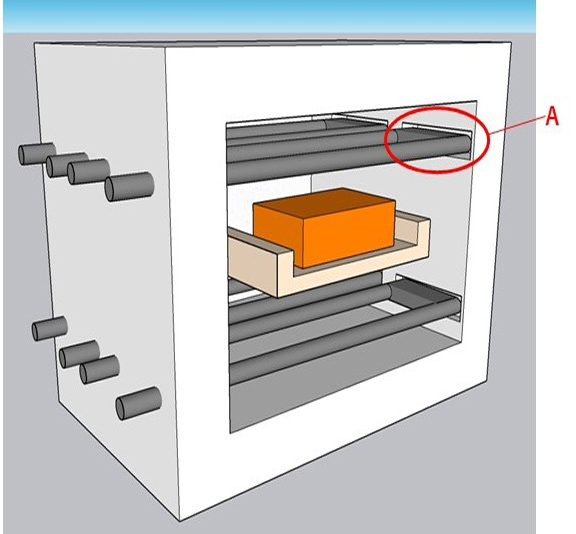

U型の水平設置には、くぼみ(図A)が必要です

設置間隔

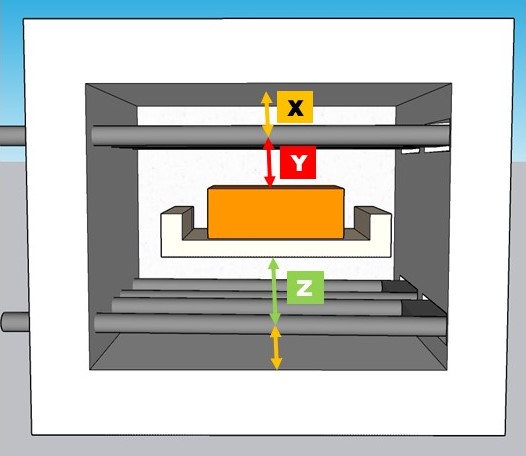

-水平設置の場合-

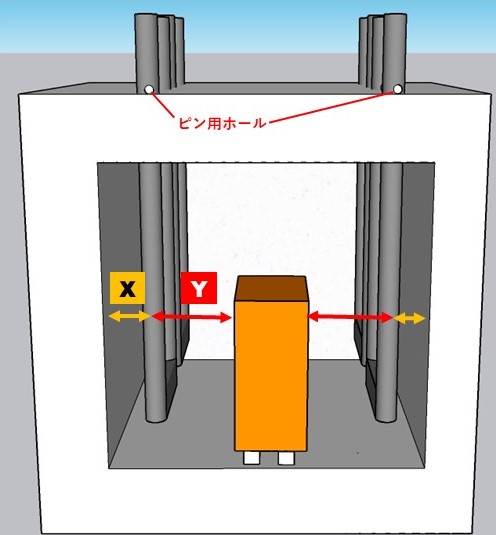

-垂直設置の場合-

・X(炉壁～ヒーター中心部)=発熱体直径の1.5倍

・Y(ヒーター中心部～ワーク上部)=発熱体直径の1.5倍

・Z(ワークテーブル～ヒーター中心部)=発熱体直径の1.5倍

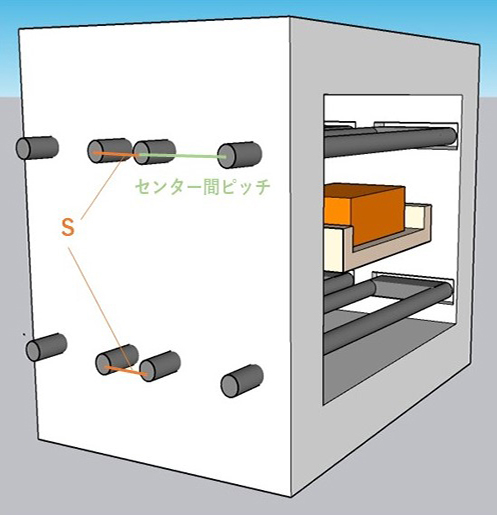

・S(発熱体中心～発熱体中心)=発熱体直径の2倍以上

EXCHANGE交換について

電気炉が稼働中での交換が可能

交換方法

1.交換する発熱体の回路のみ電源を切る
2.その回路の発熱体を全て取り除く
3.新しい発熱体を取り付ける

新しい発熱体と古い発熱体は抵抗値が異なるため同一回路では使用せず、発熱体同士を1つの回路でご使用ください

注意事項

非常に折れやすい商品です。外箱から取り出す際は、衝撃を与えないよう発熱体の片側を無理に持ち上げないでください。
炉に設置する際は、梃子の力が掛からないようにできるだけ断熱材ホールの元を支持して押し込んでください。
