炭化ケイ素発熱体（SiC発熱体）

STARBARTYPE SER2重スパイラルタイプ

・2重スパイラル加工の発熱体

・片側結線が可能なタイプ

直径・電気特性

φ13
φ16
φ19
φ22
φ25
φ32
φ35
φ38
φ44
φ50
φ70

直径: ・最大全長　533mm; ・最大発熱部長　250mm; ・カラー直径　40mm; ・カラーロケーション　50mm; ・内径　5.0mm

電気特性: ・発熱部標準抵抗値　0.03929Ω/mm; ・端部抵抗値　0.00791Ω/mm

直径: ・最大全長　559mm; ・最大発熱部長　250mm; ・カラー直径　40mm; ・カラーロケーション　50mm; ・内径　8.0mm

電気特性: ・発熱部標準抵抗値　0.03153Ω/mm; ・端部抵抗値　0.00550Ω/mm

直径: ・最大全長　635mm; ・最大発熱部長　406mm; ・カラー直径　40mm; ・カラーロケーション　50mm; ・内径　9.5mm

電気特性: ・発熱部標準抵抗値　0.02362Ω/mm; ・端部抵抗値　0.00394Ω/mm

直径: ・最大全長　914mm; ・最大発熱部長　508mm; ・カラー直径　60mm; ・カラーロケーション　50mm; ・内径　12mm

電気特性: ・発熱部標準抵抗値　0.02165Ω/mm; ・端部抵抗値　0.00314Ω/mm

直径: ・最大全長　914mm; ・最大発熱部長　508mm; ・カラー直径　60mm; ・カラーロケーション　50mm; ・内径　14.0mm

電気特性: ・発熱部標準抵抗値　0.01969Ω/mm; ・端部抵抗値　0.00233Ω/mm

直径: ・最大全長　991mm; ・最大発熱部長　508mm; ・カラー直径　60mm; ・カラーロケーション　50mm; ・内径　17mm

電気特性: ・発熱部標準抵抗値　0.01341Ω/mm; ・端部抵抗値　0.00152Ω/mm

直径: ・最大全長　1016mm; ・最大発熱部長　610mm; ・カラー直径　60mm; ・カラーロケーション　76mm; ・内径　21mm

電気特性: ・発熱部標準抵抗値　0.01224Ω/mm; ・端部抵抗値　0.00110Ω/mm

直径: ・最大全長　1016mm; ・最大発熱部長　610mm; ・カラー直径　60mm; ・カラーロケーション　76mm; ・内径　24mm

電気特性: ・発熱部標準抵抗値　0.01103Ω/mm; ・端部抵抗値　0.00116Ω/mm

直径: ・最大全長　1016mm; ・最大発熱部長　610mm; ・カラー直径　80mm; ・カラーロケーション　76mm; ・内径　27mm

電気特性: ・発熱部標準抵抗値　0.00960Ω/mm; ・端部抵抗値　0.00079Ω/mm

直径: ・最大全長　1219mm; ・最大発熱部長　610mm; ・カラー直径　80mm; ・カラーロケーション　76mm; ・内径　33mm

電気特性: ・発熱部標準抵抗値　0.00636Ω/mm; ・端部抵抗値　0.00073Ω/mm

直径: ・最大全長　1549mm; ・最大発熱部長　1016mm; ・カラー直径　100mm; ・カラーロケーション　102mm; ・内径　48mm

電気特性: ・発熱部標準抵抗値　0.00379Ω/mm; ・端部抵抗値　0.00042Ω/mm

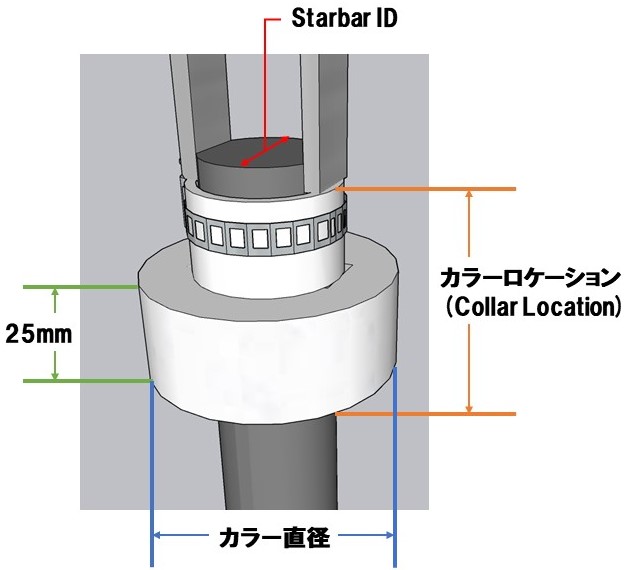

カラー高さ：25mmは全直径共通です

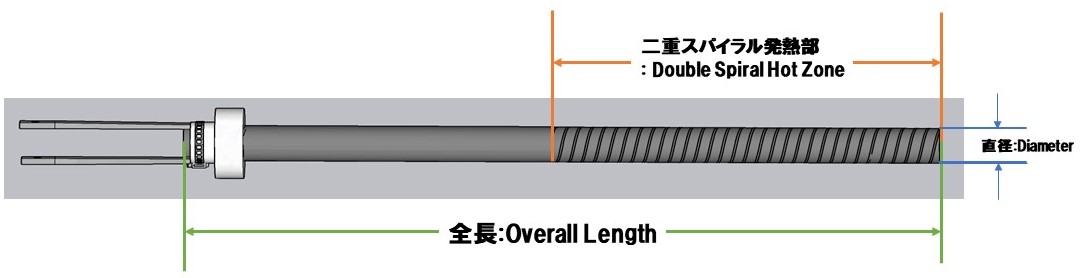

SERタイプ　サイズ図面
